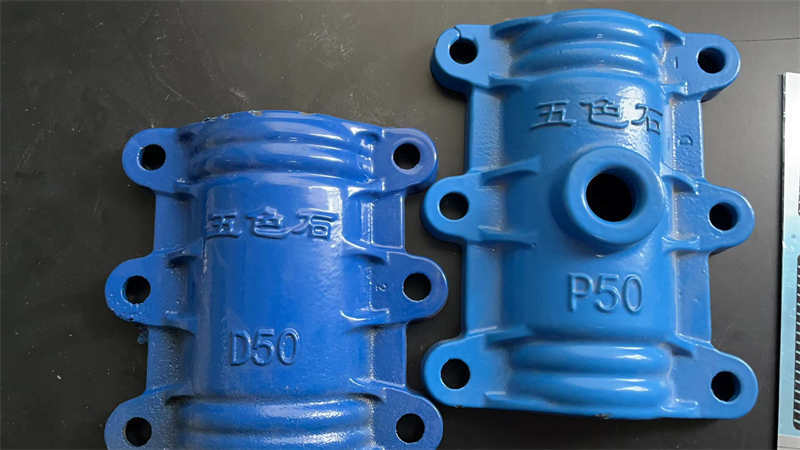

1. Tiền xử lý
Phun cát và chà nhám để đảm bảo bề mặt gia công không còn dầu và thêu.

2. Điều kiện bảo dưỡng lý thuyết của lớp phủ bột
A. Điều kiện bảo dưỡng lý thuyết 130°C/20 phút. 160°C/15 phút. 180°C/10 phút. 200°C/5 phút.
B. Nhiệt độ là nhiệt độ thực tế của bề mặt chi tiết khi phun
C. Thời gian gia nhiệt bột trên bề mặt phôi

3. Nhiệt độ và thời gian nướng của phôi
A. Nhiệt độ nướng không bằng nhiệt độ bề mặt của phôi
B. Tốc độ làm nguội bề mặt phôi không phù hợp với sự thay đổi nhiệt độ.
C. Nhiệt độ và thời gian nướng được xác định theo khả năng gia nhiệt của lò và độ dày của phôi, và phôi phải được gia nhiệt đều.
D. Nhiệt độ khuyến cáo 200-300°C, thời gian 0,5-1 giờ

4. Nhiệt độ thực tế của bề mặt phôi
A. Sử dụng súng đo nhiệt độ hồng ngoại để xác định nhiệt độ bề mặt phôi
B. Nhiệt độ bề mặt phôi cao thích hợp để đạt được độ phẳng tốt và lớp phủ có độ bóng cao

5. Nhiệt độ đóng rắn ban đầu của bột
Nhiệt độ của phôi được làm nóng trước để phun là nhiệt độ đóng rắn ban đầu, được xác định bằng cách sử dụng súng đo nhiệt độ.

6. Nhiệt độ đóng rắn hiệu quả và không hiệu quả của bột
A. Nhiệt độ thực tế của phôi lớn hơn 130°C là nhiệt độ lưu hóa hiệu quả có lợi cho quá trình lưu hóa hoàn toàn.
B. Nếu nhiệt độ thực tế của phôi thấp hơn 130°C thì nhiệt độ đóng rắn không hợp lệ, lớp phủ sẽ không được đóng rắn.

7. Thời gian lưu hóa bột thích hợp
A. Khi bột được phun đến khi nhiệt độ phôi nguội tự nhiên xuống 130°C thì thời gian lưu hóa là đủ.
B. Nhiệt độ thay đổi ảnh hưởng đáng kể đến khả năng cách điện của phôi; thời gian lưu hóa lý thuyết chỉ có thể được sử dụng làm tài liệu tham khảo; thời gian lưu hóa thực tế phụ thuộc vào các thí nghiệm thực tế để xác định.
C. Có thể điều chỉnh thời gian bảo dưỡng thích hợp bằng cách điều chỉnh nhiệt độ nướng.
D. Đảm bảo thời gian đóng rắn của bột đủ lâu để lớp phủ được đóng rắn hoàn toàn.
